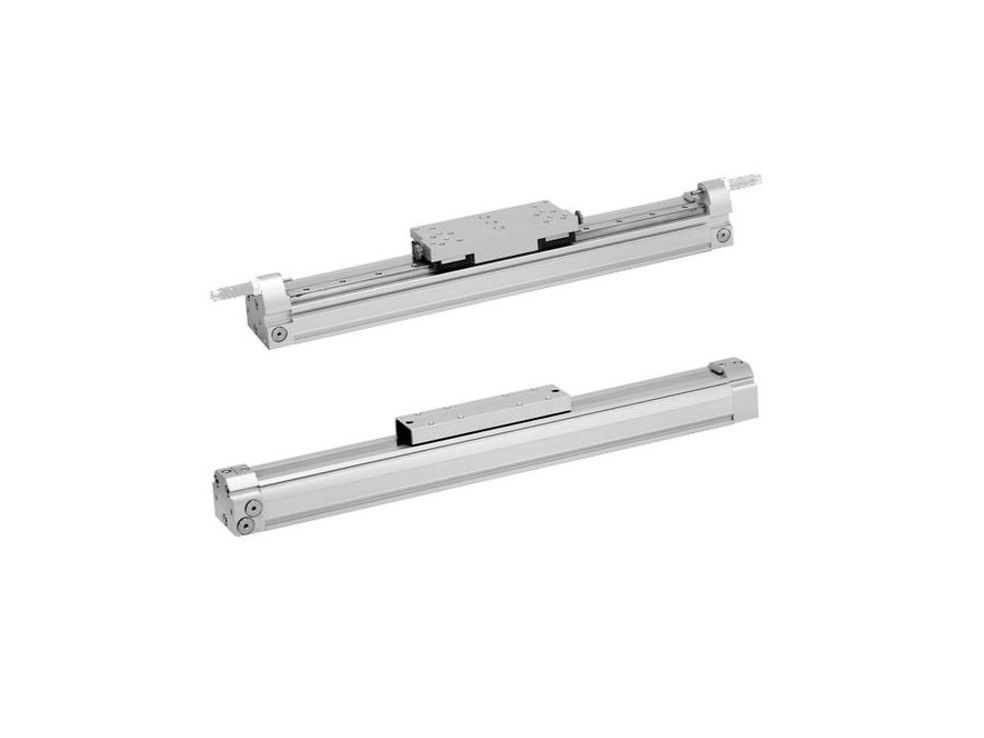

Xi lanh rodless AVENTICS RTC Series

Xi lanh không thanh (rodless cylinder) AVENTICS™ Series RTC của Emerson là một dòng sản phẩm khí nén tiên tiến, được thiết kế để tối ưu hóa hành trình dài trong kích thước nhỏ gọn, phù hợp cho các ứng dụng tự động hóa và công nghiệp 4.0. Dưới đây là tổng quan về dòng RTC dựa trên thông tin từ các nguồn đáng tin cậy:

Đặc điểm chính

1. Thiết kế và cấu trúc:
   • Hình dạng piston oval độc đáo kết hợp với đơn vị trượt/piston một mảnh, mang lại khả năng chịu tải và mô-men xoắn cao so với kích thước.
   • Thân xi lanh làm từ nhôm đùn (extruded aluminum), thiết kế chắc chắn, gọn nhẹ và chống bụi/bẩn nhờ dải kín ngoài gắn từ tính.
   • Dải kín bên trong làm từ polyurethane gia cố dây thép không gỉ, đảm bảo gần như không rò rỉ và hoạt động ổn định.
2. Các biến thể: Dòng RTC có bốn phiên bản phù hợp với các nhu cầu khác nhau:
   • RTC-BV (Basic Version): Phiên bản cơ bản, phù hợp cho các ứng dụng đơn giản.
   • RTC-SB (Slide Bearing): Có ổ trượt không cần bôi trơn, chịu được nước, hóa chất, bụi bẩn; tốc độ tối đa 6.5 m/s, hành trình tối đa 6,000 mm.
   • RTC-CG (Compact Guide): Hướng dẫn chính xác, phù hợp cho ứng dụng cần độ ổn định cao, hành trình tối đa 800 mm ở một số kích thước.
   • RTC-HD (Heavy Duty): Dành cho tải trọng lớn, chịu lực mạnh mẽ trong các ứng dụng nặng.
3. Thông số kỹ thuật:
   • Đường kính piston: Từ 16 mm đến 80 mm.
   • Hành trình: Lên đến 9,900 mm (tùy phiên bản, một số giới hạn ở 3,000 mm hoặc 800 mm cho RTC-CG).
   • Áp suất làm việc: 2–8 bar.
   • Tốc độ: Từ 0.01 m/s đến hơn 20 m/s, tùy phiên bản.
   • Nhiệt độ môi trường: Từ -10°C đến 60°C.
   • Cổng khí nén: Chuẩn ISO G (ví dụ: G 1/8 cho đường kính 25 mm).
4. Hiệu suất và tính năng:
   • Độ lặp lại cực cao (extreme repeatability), lý tưởng cho các ứng dụng cần định vị chính xác.
   • Giảm chấn khí nén điều chỉnh (adjustable pneumatic cushioning) giúp giảm rung động, tăng tuổi thọ và vận hành êm ái. RTC-SB đạt chuẩn “Ideal Cushioning” với công cụ điều chỉnh phù hợp.
   • Khả năng chịu tải cao: Nhờ piston oval, xi lanh có thể xử lý tải trọng và mô-men xoắn lớn hơn so với xi lanh tròn cùng kích thước.
   • Thiết kế tiết kiệm không gian: Hành trình dài trong thân xi lanh nhỏ gọn, hỗ trợ thiết kế máy móc tối ưu.
5. Bảo vệ và độ bền:
   • Dải kín và dải gạt ngoài bảo vệ xi lanh khỏi bụi, bẩn và các tác nhân môi trường.
   • Ổ trượt không cần bôi trơn (ở RTC-SB) giúp giảm bảo trì và tăng khả năng chống chịu trong môi trường khắc nghiệt.
   • Vật liệu chất lượng cao, phù hợp cho các ứng dụng công nghiệp đòi hỏi độ tin cậy.
6. Tùy chỉnh và tích hợp:
   • Có thể cấu hình trực tuyến với mã sản phẩm, bản vẽ CAD và tài liệu kỹ thuật được cung cấp nhanh chóng.
   • Nhiều tùy chọn phụ kiện như cảm biến, giá đỡ, và cổng khí nén metric hoặc inch.
   • Tích hợp dễ dàng với các hệ thống tự động hóa nhờ thiết kế mô-đun và khả năng tương thích với công nghệ IIoT (Internet of Things).

Ứng dụng

Dòng RTC được sử dụng rộng»H trong nhiều lĩnh vực nhờ tính linh hoạt và hiệu suất cao:

• Tự động hóa sản xuất: Mở cửa máy công cụ, quy trình cắt, truyền động.
• Xử lý vật liệu: Dây chuyền vận chuyển, cuộn sợi thủy tinh.
• Công nghiệp thực phẩm, nước giải khát, dược phẩm: Điều khiển chính xác trong môi trường sạch.
• Công nghiệp tàu thủy và đường sắt: Hệ thống điều khiển khí nén.
• Ứng dụng cần định vị chính xác: Băng chuyền, bàn trượt, hoặc hệ thống phân loại.

Ưu điểm

• Tiết kiệm không gian: Hành trình dài trong thiết kế nhỏ gọn, lý tưởng cho máy móc hạn chế không gian.
• Hiệu quả cao: Tốc độ và độ lặp lại vượt trội, phù hợp với tự động hóa tốc độ cao.
• Độ bền và bảo trì thấp: Thiết kế chống bụi, chống hóa chất, không cần bôi trơn (RTC-SB).
• Linh hoạt: Nhiều biến thể và tùy chọn cấu hình đáp ứng đa dạng nhu cầu ứng dụng.
• Hỗ trợ kỹ thuật số: Dễ dàng cấu hình và tích hợp với các hệ thống thông minh.

So sánh với Festo DRRD

• DRRD (Festo): Là xi lanh xoay (rotary actuator) sử dụng cơ chế rack and pinion, tập trung vào chuyển động quay (180° hoặc tùy chỉnh). Phù hợp cho các ứng dụng như xoay bàn hoặc điều khiển van.
• RTC (AVENTICS): Là xi lanh không thanh, tập trung vào chuyển động tuyến tính dài (lên đến 9,900 mm), lý tưởng cho các ứng dụng cần hành trình lớn và định vị chính xác.
• Khác biệt chính: DRRD chuyên về chuyển động quay, trong khi RTC cung cấp chuyển động thẳng với khả năng chịu tải và hành trình vượt trội.

Kết luận

AVENTICS™ Series RTC là dòng xi lanh không thanh tiên tiến, nổi bật với thiết kế nhỏ gọn, hiệu suất cao và khả năng tùy chỉnh linh hoạt. Với các phiên bản đa dạng và khả năng chịu tải, tốc độ, cũng như độ lặp lại vượt trội, RTC là lựa chọn lý tưởng cho các ứng dụng tự động hóa công nghiệp hiện đại. Để biết thêm chi tiết, bạn có thể truy cập trang web chính thức của Emerson
