Van điện từ Koganei 180-4E1/180-4E2 Solenoid Valve

Công ty Tự Động Hóa VIETFA cung cấp tất cả các dòng van điện từ Koganei 180 series

180-4E1 : dòng van điện từ 1 coil điện

180-4E2: dòng van điện từ 2 coil điện

Ms. Duyen:

+84-964 654 007

Mr. Viet:

+84-79 818 0088

Danh mục: Van điện từThẻ: #Khi_nen_Koganei, #Koganei_pneumatic, #Solenoid_Valve, Koganei 180-4E1, Koganei 180-4E2, Koganei solenoid valve, Van điện từThương hiệu: KOGANEI

Mô tả

Tổng quan sản phẩm

Mã “180-4E1” và “180-4E2” thuộc dòng van điện từ 180 Series của Koganei – nhà sản xuất hàng đầu Nhật Bản về linh kiện tự động hóa khí nén và điện tử. Đây là van điện từ 5 cổng (5-port solenoid valve), loại tiêu chuẩn nhỏ gọn (standard type), được thiết kế cho hệ thống điều khiển khí nén trong tự động hóa công nghiệp. Dòng 180 Series nổi bật với thiết kế mỏng, hiệu suất mạnh mẽ, tiêu thụ điện thấp và độ tin cậy cao, phù hợp cho ứng dụng điều khiển xi lanh, actuator trong dây chuyền sản xuất, máy móc tự động và hệ thống khí nén yêu cầu không gian hạn chế.

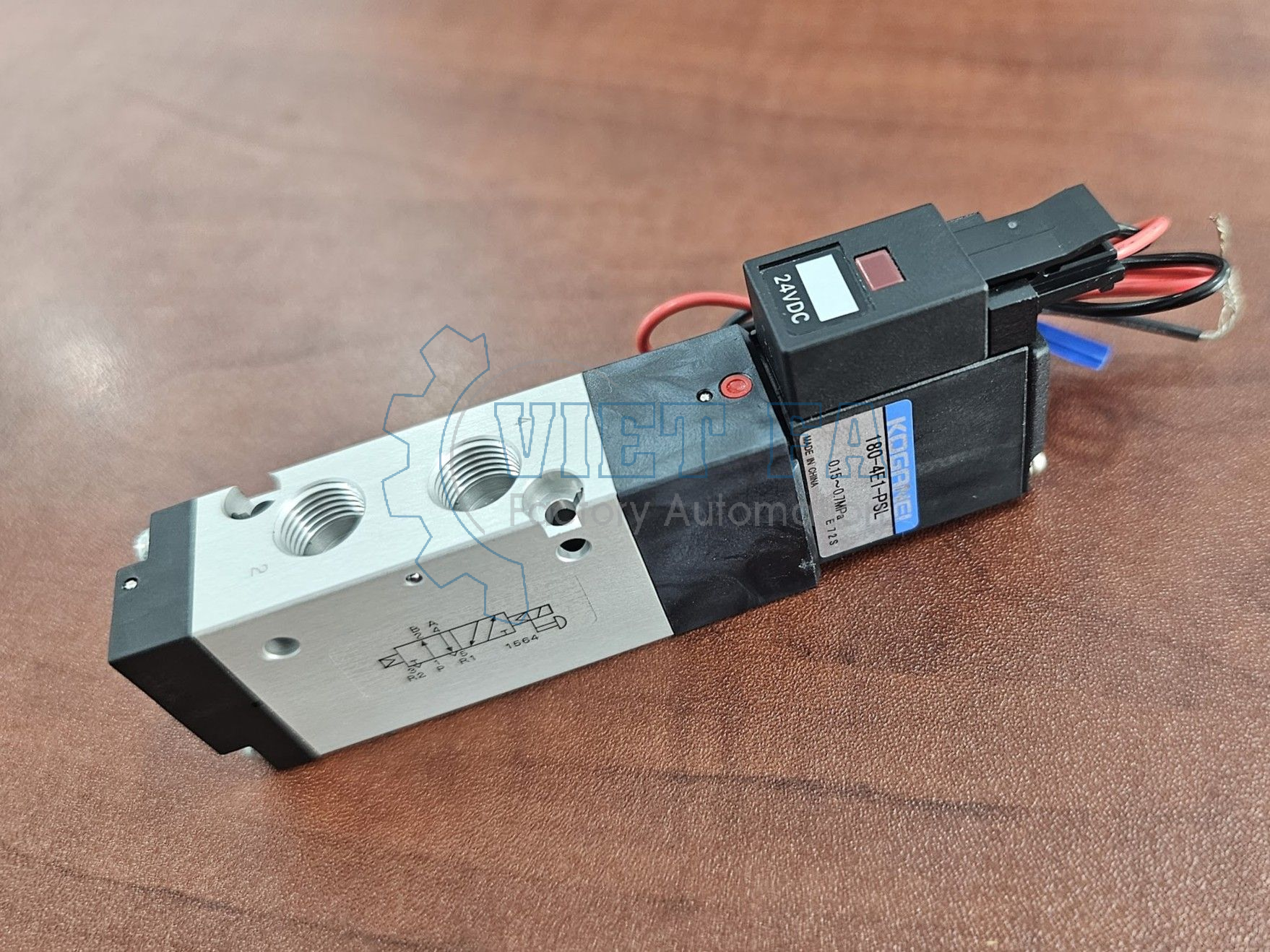

180-4E1: Van solenoid đơn (single solenoid), 2 vị trí (2-position), bình thường đóng (NC) hoặc mở tùy cấu hình.
180-4E2: Van solenoid kép (double solenoid), 2 vị trí, giữ vị trí mà không cần năng lượng liên tục. Các biến thể như -PSL (DIN terminal với light/surge suppressor) hoặc -PLL (lead wire) phổ biến, với điện áp DC24V/AC100V. Chúng có thể dùng độc lập hoặc trên manifold, nhưng một số loại (như 180E1/A180E1) dành riêng cho manifold mixing 2/3/5-port.

Đặc điểm chính

Thiết kế compact mạnh mẽ: Thân mỏng (width ~18 mm), giảm kích thước so với series trước, dễ tích hợp stacking hoặc manifold.
Tiết kiệm năng lượng và bền bỉ: Tiêu thụ thấp (0.35–1.05 W), bộ lọc pilot tích hợp chống tạp chất, tăng tuổi thọ van.
Phản hồi nhanh: Thời gian chuyển mạch <20 ms, hỗ trợ manual override không khóa cho kiểm tra thủ công.
Tùy chọn linh hoạt: Hỗ trợ internal pilot, rubber seal, tùy chọn closed center cho 180-4E2; tương thích auto-switch cho giám sát vị trí.

Ứng dụng lý tưởng:

Ứng dụng	Lý do phù hợp
Điều khiển xi lanh khí nén	Lưu lượng cao, phản hồi nhanh
Dây chuyền lắp ráp	Nhỏ gọn, tiết kiệm năng lượng
Máy tự động hóa	Chống tạp chất, độ tin cậy cao
Hệ thống sản xuất công nghiệp	Linh hoạt stacking, dễ tích hợp

Specification

Thông số	Giá trị	Ghi chú
Loại van	5 cổng, 2 vị trí	Single (E1) hoặc double solenoid (E2); internal pilot, rubber seal
Lưu lượng (Cv/Sonic conductance)	0.57–0.72 (Cv); 10.2 (C)	Tăng 80% so với series trước; cho 180-4E2 <0.5 MPa
Áp suất hoạt động	0.15–0.7 MPa (max 1.0 MPa)	Tiêu chuẩn khí nén, không dầu
Điện áp cuộn coil	DC24V/AC100V (phổ biến)	Công suất 0.35–1.05 W; tùy chọn light/surge suppressor
Thời gian phản hồi	<20 ms (mở/đóng)	Nhanh cho tự động hóa
Kích thước cổng	Rc1/8 (4)	NPT/PT tùy chọn; body ported
Nhiệt độ hoạt động	5–50°C	Không đóng băng
Vật liệu thân van	Nhôm đúc	Chống ăn mòn, nhẹ
Trọng lượng	~0.15–0.2 kg	Nhỏ gọn cho stacking
Lắp đặt	Body ported hoặc manifold	Hỗ trợ DIN terminal, manual override

Order Code

Model List

1. Van đơn (Single Solenoid Valves)

181E1: Van 2/3 cổng, thường đóng (NC), dùng cho manifold.
A181E1: Van 2/3 cổng, thường đóng (NC), có sub-base.
A181E1-25: Van 2/3 cổng, thường đóng (NC), với sub-base.
181E1-11: Van 2/3 cổng, thường mở (NO).
A181E1-11: Van 2/3 cổng, thường mở (NO), có sub-base.

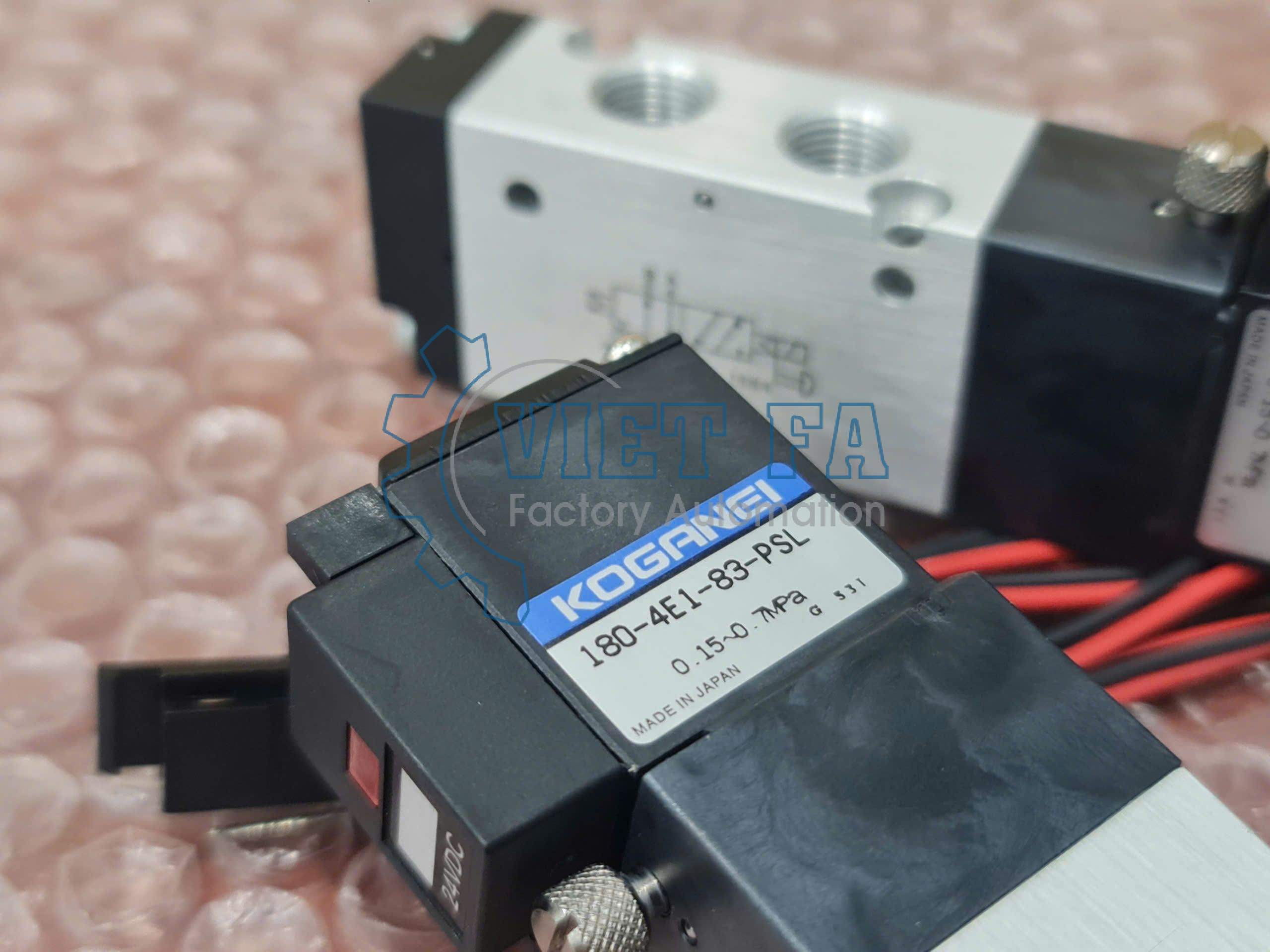

180-4E1: Van 5 cổng, 2 vị trí, điều khiển đơn.

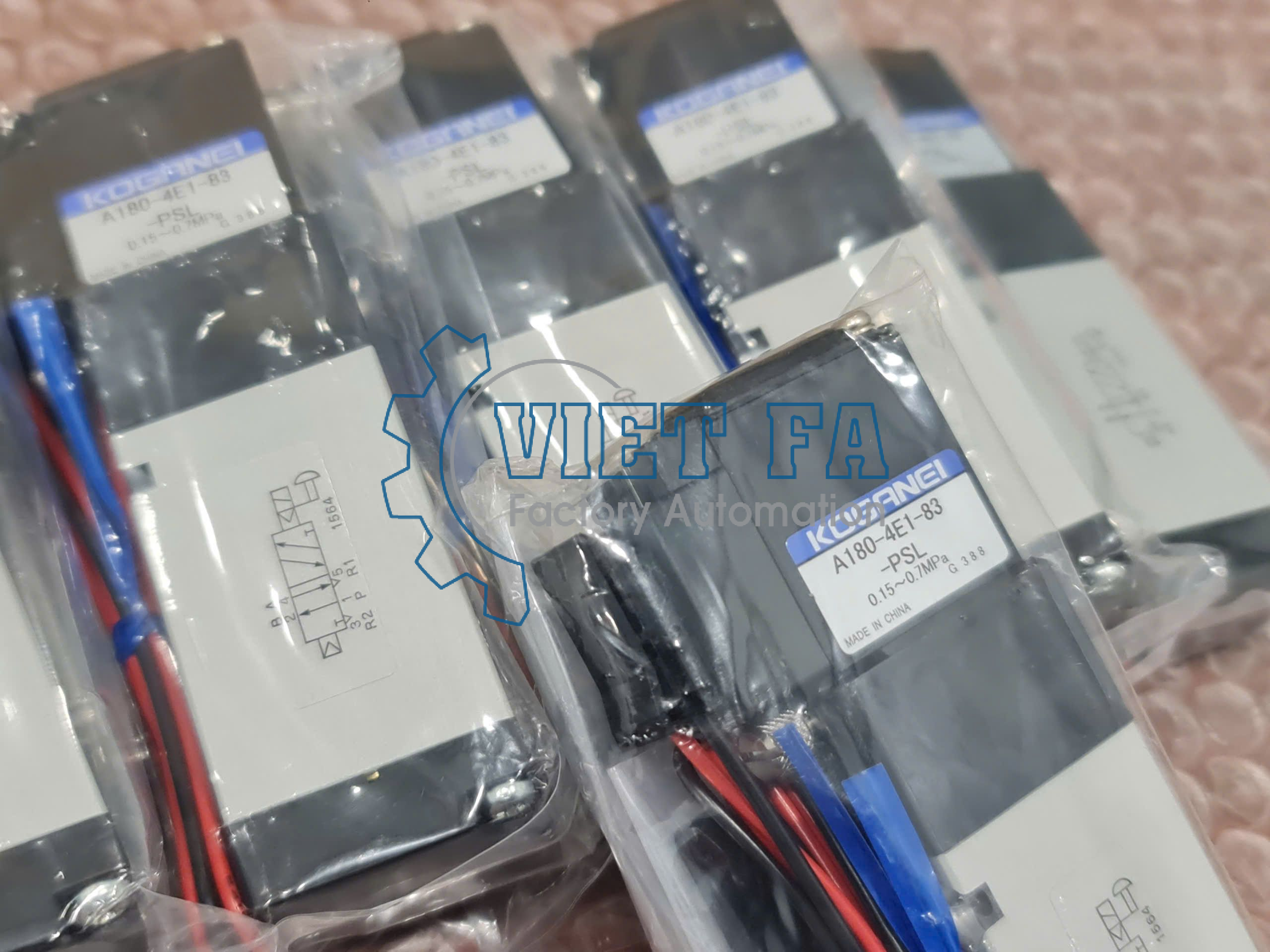

A180-4E1: Van 5 cổng, 2 vị trí, điều khiển đơn, có sub-base.
A180-4E1-25: Van 5 cổng, 2 vị trí, điều khiển đơn, với sub-base.

2. Van đôi (Double Solenoid Valves)

180-4E2: Van 5 cổng, 2 vị trí, điều khiển đôi.
A180-4E2: Van 5 cổng, 2 vị trí, điều khiển đôi, có sub-base.
A180-4E2-25: Van 5 cổng, 2 vị trí, điều khiển đôi, với sub-base.

3. Van 3 vị trí (3-Position Solenoid Valves)

183-4E2: Van 5 cổng, 3 vị trí, trung tâm đóng (closed center).
A183-4E2: Van 5 cổng, 3 vị trí, trung tâm đóng, có sub-base.
A183-4E2-25: Van 5 cổng, 3 vị trí, trung tâm đóng, với sub-base.
183-4E2-13: Van 5 cổng, 3 vị trí, trung tâm xả (exhaust center).
A183-4E2-13: Van 5 cổng, 3 vị trí, trung tâm xả, có sub-base.
183-4E2-14: Van 5 cổng, 3 vị trí, trung tâm áp suất (pressure center).
A183-4E2-14: Van 5 cổng, 3 vị trí, trung tâm áp suất, có sub-base.

4. Van đôi song song (Twin Solenoid Valves)

180-4KE2: Van 5 cổng, 2 vị trí, điều khiển đôi song song, dùng cho manifold.
A180-4KE2: Van 5 cổng, 2 vị trí, điều khiển đôi song song, có sub-base.
183-4KE2: Van 5 cổng, 3 vị trí, điều khiển đôi song song, trung tâm đóng.
A183-4KE2: Van 5 cổng, 3 vị trí, điều khiển đôi song song, trung tâm đóng, có sub-base.
183-4KE2-13: Van 5 cổng, 3 vị trí, điều khiển đôi song song, trung tâm xả.
A183-4KE2-13: Van 5 cổng, 3 vị trí, điều khiển đôi song song, trung tâm xả, có sub-base.
183-4KE2-14: Van 5 cổng, 3 vị trí, điều khiển đôi song song, trung tâm áp suất.
A183-4KE2-14: Van 5 cổng, 3 vị trí, điều khiển đôi song song, trung tâm áp suất, có sub-base.

5. Van Tandem (Tandem Solenoid Valves)

A180-4ME2: Van 5 cổng, 2 vị trí, tandem solenoid, có sub-base.
A180-4ME2-25: Van 5 cổng, 2 vị trí, tandem solenoid, với sub-base.
A183-4ME2: Van 5 cổng, 3 vị trí, tandem solenoid, trung tâm đóng, có sub-base.
A183-4ME2-25: Van 5 cổng, 3 vị trí, tandem solenoid, trung tâm đóng, với sub-base.
A183-4ME2-13: Van 5 cổng, 3 vị trí, tandem solenoid, trung tâm xả.
A183-4ME2-14: Van 5 cổng, 3 vị trí, tandem solenoid, trung tâm áp suất.

6. Van điều khiển khí nén (Air-Piloted Valves)

180-4A: Van 5 cổng, 2 vị trí, điều khiển khí đơn.
180-4A2: Van 5 cổng, 2 vị trí, điều khiển khí đôi.
A180-4A: Van 5 cổng, 2 vị trí, điều khiển khí đơn, có sub-base.
A180-4A2: Van 5 cổng, 2 vị trí, điều khiển khí đôi, có sub-base.
A180-4A-25: Van 5 cổng, 2 vị trí, điều khiển khí đơn, với sub-base.
A180-4A2-25: Van 5 cổng, 2 vị trí, điều khiển khí đôi, với sub-base.

7. Manifold

181M F: Manifold loại F cho van 2/3 cổng.
181M A: Manifold loại A cho van 2/3 cổng.
181M AJ: Manifold loại AJ cho van 2/3 cổng, có khớp nối nhanh.
180M F: Manifold loại F cho van 2/3/5 cổng.
180M FE: Manifold loại FE cho van 2/3/5 cổng, có cổng xả pilot tập trung.
180M A: Manifold loại A cho van 2/3/5 cổng.
180M AJ: Manifold loại AJ cho van 2/3/5 cổng, có khớp nối nhanh.

8. Bộ điều chỉnh áp suất Sub-base (Sub-base Regulators)

180MA-52: Bộ điều chỉnh áp suất cổng 1(P).
180MA-54: Bộ điều chỉnh áp suất cổng 2(B) hoặc 4(A).

9. Phụ kiện bổ sung (Additional Parts)

180-21: Đế lắp (Mounting base) cho van 2/3 cổng và van 5 cổng điều khiển đơn.
SCE-01: Bộ điều khiển tốc độ (Speed controller) cho đường ống trực tiếp.
SCE-02: Bộ điều khiển tốc độ cho sub-base.
KM-10: Bộ giảm thanh (Muffler) cho đường ống trực tiếp.
KM-22: Bộ giảm thanh cho sub-base.
M-BP: Tấm chặn (Block-off plate) cho manifold 181M và 180M (F, FE, A, AJ).
