1. Tổng quan
Festo MFH-3-1/8-S là van điện từ khí nén loại 3/2 chiều, thuộc dòng MFH của Festo — dòng van có độ tin cậy cao, kích thước gọn và phản ứng nhanh.
Van được thiết kế monostable (đơn ổn), nghĩa là khi mất tín hiệu điện, van trở về trạng thái ban đầu nhờ lò xo hồi vị.
Ký hiệu “S” biểu thị biến thể sử dụng pilot ngoài (external pilot), tức là dùng nguồn khí phụ để điều khiển van, thích hợp cho các hệ thống áp suất thấp hoặc yêu cầu phản ứng nhanh, ổn định.
2. Đặc điểm nổi bật
Cấu trúc 3 cổng – 2 vị trí: một cổng cấp khí, một cổng làm việc, một cổng xả.
Kiểu điều khiển điện từ, phản hồi bằng lò xo cơ học.
Kích thước nhỏ gọn (26 mm), dễ lắp đặt vào hệ thống phân phối khí hoặc manifold.
Thân nhôm đúc bền, chịu được va đập nhẹ và môi trường công nghiệp.
Có chức năng thao tác tay (manual override) để kiểm tra hoặc vận hành trong quá trình bảo trì.
Cho phép lắp ở mọi hướng, giúp linh hoạt trong bố trí thiết bị.
Tách rời cuộn coil – người dùng có thể chọn coil điện áp 24 V DC hoặc 110/230 V AC tùy nhu cầu.
Độ kín khí tốt, vận hành ổn định ngay cả khi không bôi trơn.
Thời gian đáp ứng nhanh (khoảng 9 ms mở và 33 ms đóng).
3. Thông số kỹ thuật chính
| Thông số | Giá trị / Mô tả |
|---|---|
| Loại van | Van điện từ 3/2 chiều, monostable (thường đóng) |
| Kích thước thân | 26 mm |
| Kết nối khí nén | G 1/8 (ren trong) |
| Lưu lượng danh nghĩa | Khoảng 500 l/min |
| Áp suất làm việc | –0,095 MPa … +1,0 MPa |
| Áp suất pilot | 0,1 … 0,8 MPa |
| Nhiệt độ môi chất | –10 … +60 °C |
| Nhiệt độ môi trường | –5 … +40 °C |
| Thời gian đóng/mở | 9 ms mở – 33 ms đóng |
| Kiểu hồi vị | Lò xo cơ học |
| Vật liệu thân | Nhôm đúc (die-cast aluminium) |
| Vật liệu làm kín | NBR (cao su nitrile) |
| Mức bảo vệ | IP65 |
| Trọng lượng | Khoảng 240 g |
| Chống ăn mòn | Cấp CRC 1 (thông thường, chịu ăn mòn nhẹ) |
| Hướng lắp đặt | Tự do, không giới hạn |
| Kiểu điều khiển | Bằng điện – pilot ngoài |
4. Ứng dụng điển hình
Van MFH-3-1/8-S được dùng rộng rãi trong hệ thống khí nén công nghiệp và tự động hóa, cụ thể gồm:
Điều khiển xi lanh tác động đơn – cấp và xả khí cho xi lanh trong các chu trình nâng, ép, kẹp.
Điều khiển đóng/mở khí nén tự động – trong các hệ thống đóng gói, băng tải, dây chuyền lắp ráp.
Mạch an toàn hoặc dừng khẩn – van đóng khi mất điện, giúp thiết bị ngừng hoạt động ở trạng thái an toàn.
Ứng dụng trong môi trường áp suất thấp hoặc điều khiển pilot ngoài – đảm bảo độ nhạy và tốc độ phản ứng cao.
Lắp ghép modular trên cụm manifold – tiết kiệm không gian, thuận tiện bảo trì và mở rộng hệ thống.

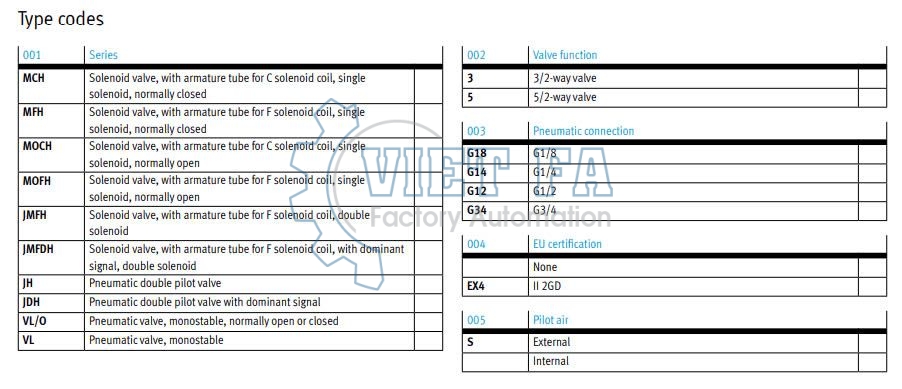

Order Code
