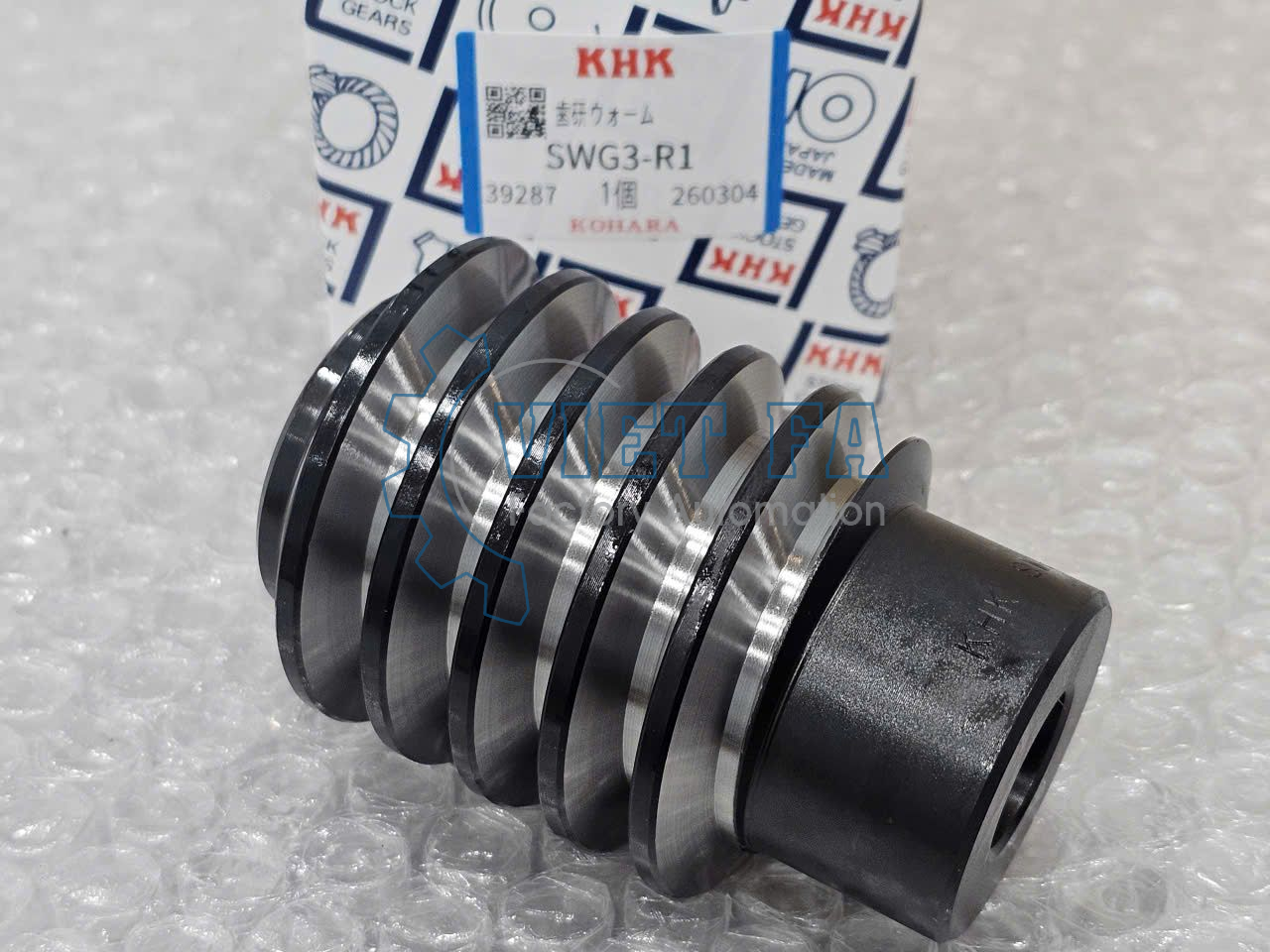

Trục vít xoắn KHK SWG3-R1
Ms. Duyen:
+84-964 654 007
Mr. Viet: +84-79 818 0088
Danh mục: Stock khoThẻ: KHK SWG3-R1Thương hiệu: KHK
+84-964 654 007Mr. Viet:
+84-79 818 0088Danh mục: Stock khoThẻ: KHK SWG3-R1Thương hiệu: KHK
EmailMô tả
KHK SWG3-R1 là trục vít (worm) mài chính xác, module 3, bước đơn (single lead), ren phải (right hand), làm từ thép carbon S45C, dùng trong truyền động bánh vít – trục vít. Đây là sản phẩm chất lượng cao của KHK Gears, Nhật Bản, thường được dùng trong các hệ thống cơ khí chính xác và truyền động công nghiệp.
🔧 Thông số kỹ thuật KHK SWG3-R1
| Đặc điểm | Giá trị |
|---|---|
| Model | SWG3-R1 |
| Loại | Ground Worm (trục vít mài) |
| Module | 3 |
| Số đầu ren (Start) | 1 (single lead) |
| Góc dẫn (Lead angle) | 3°54′ |
| Chiều ren | Right hand |
| Vật liệu | S45C (AISI 1045) thép carbon |
| Xử lý nhiệt | Tôi cảm ứng răng (Induction hardened) |
| Độ cứng răng | HRC 50–60 |
| Xử lý bề mặt | Phủ oxit đen (trừ phần mài) |
| Đường kính lỗ (Bore L) | 16 mm |
| Đường kính moay-ơ (Hub M) | 35 mm |
| Đường kính vòng chia (Pitch N) | 44 mm |
| Đường kính ngoài (Outer O) | 50 mm |
| Chiều rộng mặt răng (Face P) | 50 mm |
| Chiều dài tổng (R) | 74 mm |
| Khối lượng | ~0.66 kg |
| Cấp chính xác | KHK W 001 grade 2 |
| Góc áp lực | 20° |
⚙️ Tính năng nổi bật KHK SWG3-R1
- Gia công mài chính xác → độ chính xác cao, độ bền tốt.
- Răng được tôi cứng → tăng khả năng chịu tải và tuổi thọ.
- Thiết kế nhỏ gọn → dễ lắp đặt trong hộp số bánh vít – trục vít.
- Chất lượng Nhật Bản → đảm bảo độ tin cậy trong truyền động công nghiệp.
📦 Ứng dụng điển hình KHK SWG3-R1
- Hộp số bánh vít – trục vít trong máy móc công nghiệp.
- Thiết bị tự động hóa cần truyền động giảm tốc chính xác.
- Cơ cấu nâng hạ hoặc hệ thống cần moment xoắn lớn.
- Phải chọn bánh vít (worm gear) tương ứng module 3 để ăn khớp.
- Kiểm tra tải trọng và tốc độ để đảm bảo phù hợp với độ cứng răng HRC 50–60.
- Nếu cần giải pháp kinh tế hơn, có thể tham khảo dòng SW3-R1 (không mài, giá rẻ hơn nhưng độ chính xác thấp hơn).
