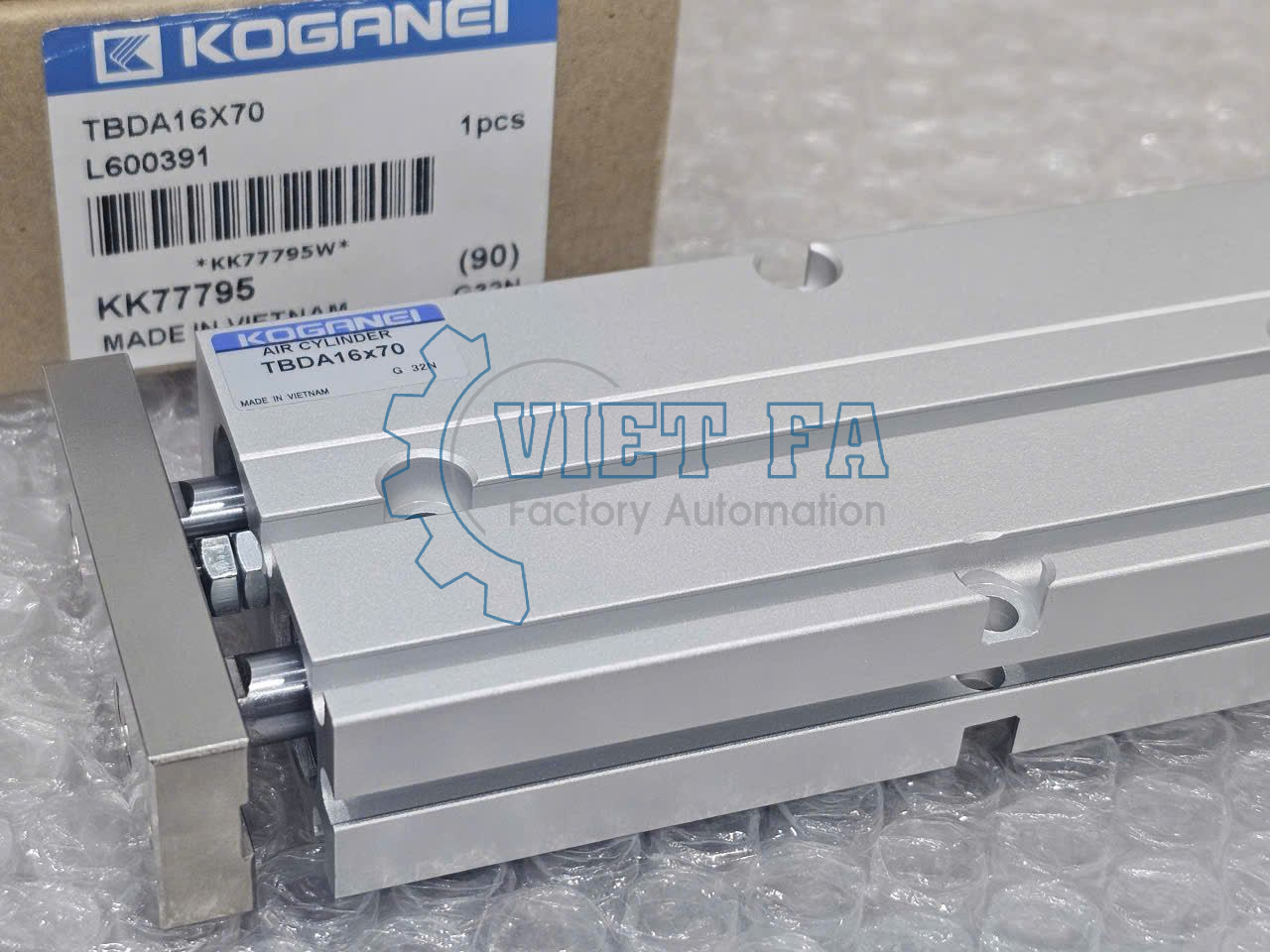

Xi lanh khí nén Koganei TBDA16x70

🔧 Thông số kỹ thuật Koganei TBDA16x70

• Loại: Xi lanh đôi song song (Double Acting)
• Đường kính piston: 16 mm
• Hành trình: 70 mm
• Môi chất làm việc: Khí nén
• Áp suất làm việc: 0.1–0.7 MPa
• Áp suất chịu đựng: 1.05 MPa
• Nhiệt độ làm việc: 0–60 °C
• Tốc độ: 100–500 mm/s
• Độ chính xác chống xoay: ±0.3°
• Giảm chấn: Cao su
• Bôi trơn: Không bắt buộc (có thể dùng dầu ISO VG32)
• Cổng khí: M5 × 0.8
• Kiểu lắp: Gắn bên hông
• Vật liệu:
  • Thân xi lanh: Hợp kim nhôm (anodized)
  • Ty piston: Thép tôi cứng, mạ crôm
  • Phớt: Cao su tổng hợp (NBR)

📐 Đặc điểm thiết kế Koganei TBDA16x70

• Chống xoay bằng 2 ty song song → không cần thêm cơ cấu dẫn hướng ngoài.
• Thân vuông nhỏ gọn → tiết kiệm không gian lắp đặt.
• Điều chỉnh hành trình ở phía kéo từ –5 mm đến 0 mm.
• Có nam châm gắn sẵn → dễ lắp cảm biến hành trình.
• Độ bền cao nhờ thân nhôm anodized và ty piston chống mài mòn.

✅ Ưu điểm Koganei TBDA16x70

• Chống xoay chính xác mà không cần dẫn hướng ngoài.
• Thiết kế tiết kiệm không gian cho máy móc nhỏ gọn.
• Ít bảo trì (không cần bôi trơn thường xuyên).
• Nhiều lỗ ren lắp đặt linh hoạt.
